Obliczenia mostka termicznego typu: połączenie dachu skośnego ze ścianką kolankową, jak dla przykładu nakrokwiowej termorenowacji dachu skośnego w oparciu o belki  Renover, wg normy PN-EN ISO 10211:2017-09 [5].

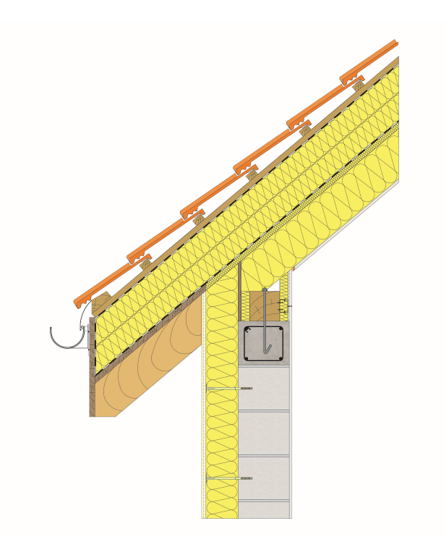

Rys. 1. Model obliczeniowy

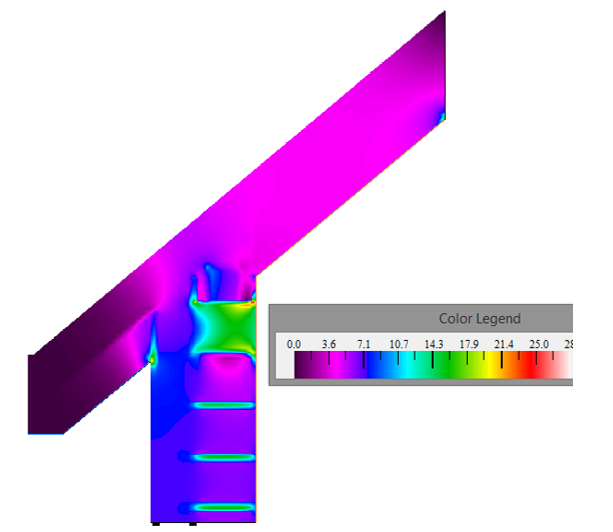

Rys. 2. Gęstość strumienia ciepła– graficzne wyniki obliczeń numerycznych

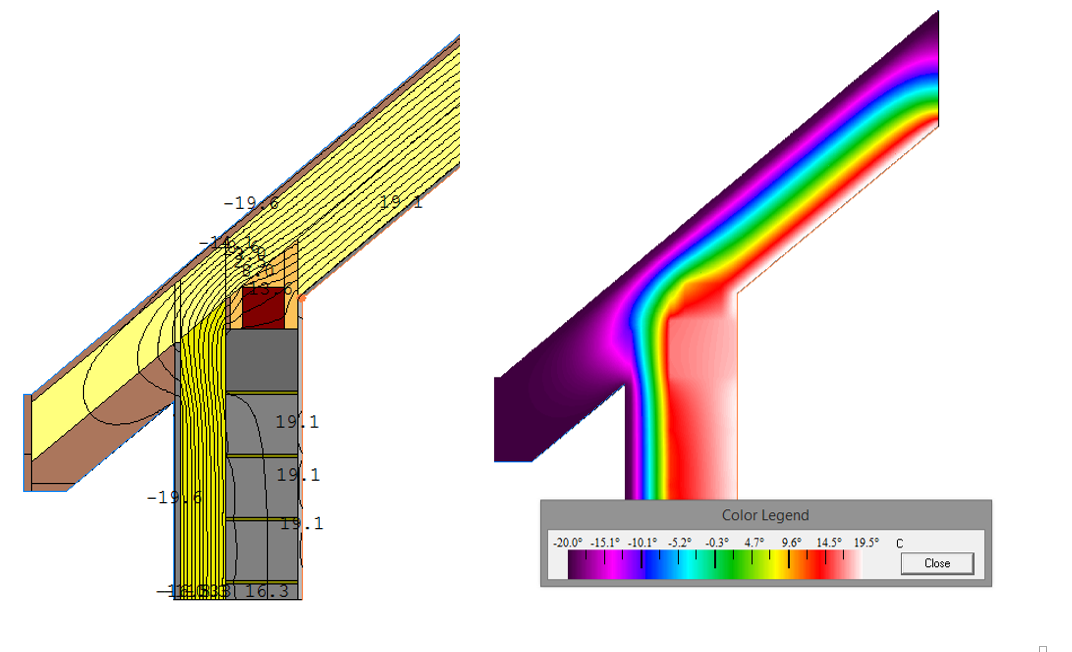

Rys.3. Pole temperatur w przekroju – graficzne wyniki obliczeń numerycznych

*Wartość całkowitego liniowego mostka cieplnego można należy przypisać albo do ściany albo do dachu, ale tylko jednej przegrody.
**Przy szacowaniu ryzyka rozwoju pleśni wartość oporu przejmowania na wewnętrznej powierzchni równa się 0,25 [m²K/W]


Wpływ mostków termicznych uwzględniany jest przy obliczaniu charakterystyki energetycznej budynków zgodnie z Rozporządzeniem Ministra Infrastruktury i Rozwoju w sprawie metodologii wyznaczania charakterystyki energetycznej budynku lub części budynku oraz świadectw charakterystyki energetycznej.

Drugim elementem obliczeń dwuwymiarowych jest obliczenie czynnika temperaturowego fRsi. W obliczeniach założono wilgotność powietrza w pomieszczeniu j = 55%. Jako miejsce krytyczne wybrano połączenie stropodachu ze ścianą zewnętrzną. Wartość liczbową czynnika fRsi należy obliczyć samodzielnie korzystając ze wzoru normy [6]:

gdzie :
q_si         obliczona temperatura powierzchni wewnętrznej w miejscu krytycznym
T_i         temperatura powietrza wewnętrznego (20^oC)
T_e          temperatura powietrza zewnętrznego (-20^oC)
R_si        opór przejmowania na wewnętrznej powierzchni 0,25 [m²K/W]

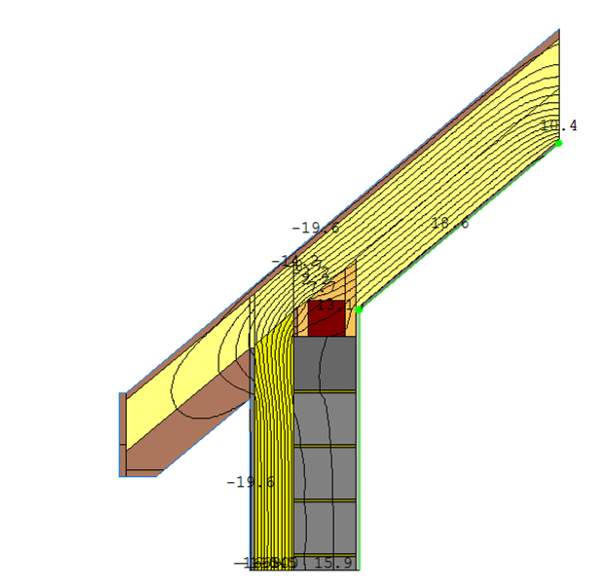

Rys. 4. Temperatura w miejscu naroża w obliczeniach dwuwymiarowych

Wniosek: W narożu nie istnieje ryzyko wystąpienia kondensacji powierzchniowej dla zadanych parametrów.

Przykładowe obliczenia mostka termicznego zostały wykonane na zlecenie ISOVER przez Małopolskie Centrum  Budownictwa Energooszczędnego.
