Strop nad ogrzewanym pomieszczeniem podziemnym
Obliczenia cieplne stropu nad ogrzewanym pomieszczeniem podziemnym – rozdzielającym strefę ogrzewaną od nieogrzewanej klatki schodowej

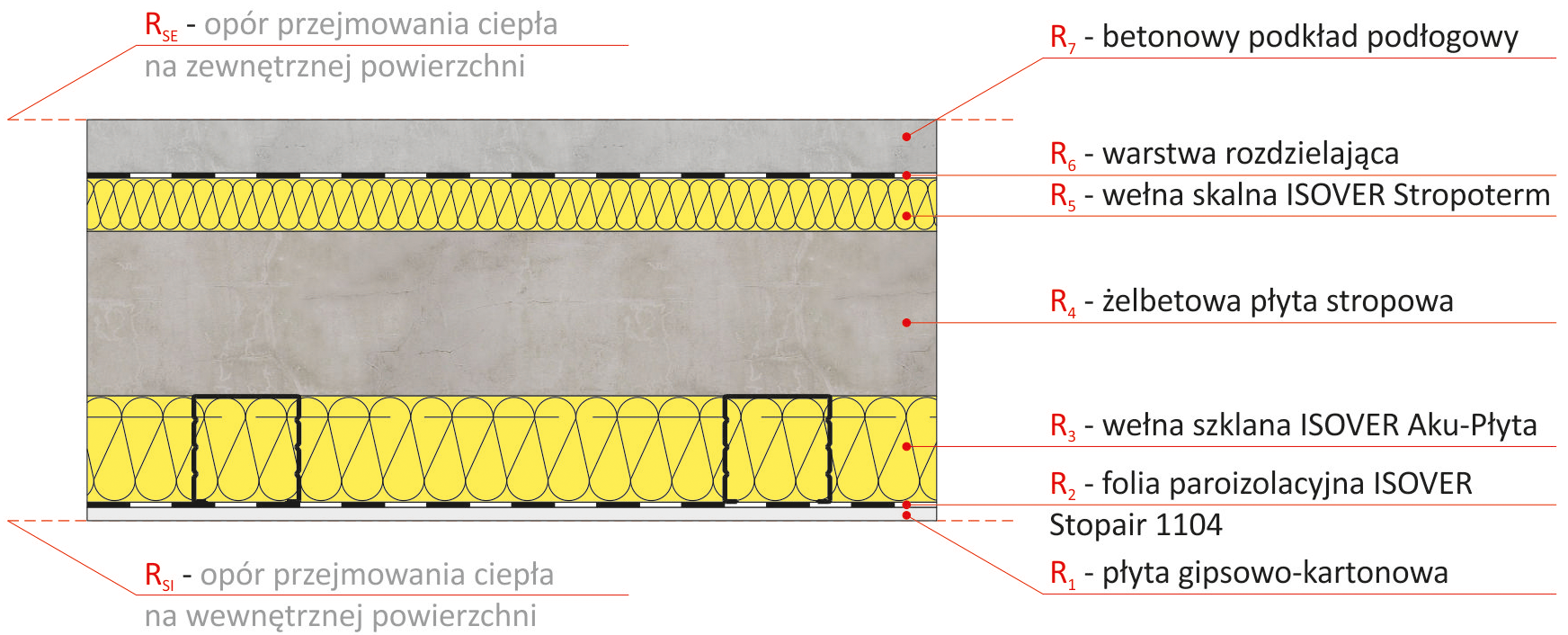

Rys. 1. Strop nad ogrzewanym pomieszczeniem podziemnym
|
Komponent przegrody |
Oznaczenia Uwagi |
Grubość [m] |
Obliczeniowy współczynnik przewodzenia ciepła l [W/mK]] |
Opór cieplny R [(m2K)/W] |
|
|
Opór przejmowania na powierzchni wewnętrznej Rsi |
wartość z tabeli 7 normy PN EN ISO 6946:2017 |
0,10 |
|||
|
Płyta gipsowo-kartonowa |
R1 |
0,0125 |
0,25 |
|
0,050 |
|
Folia paroizolacyjna ISOVER Stopair 1104* |
R2 |
- |
- |
|
- |
|
Wełna szklana ISOVER Aku-Płyta* |
R3 |
0,12 |
0,037 |
|
3,243 |
|
Żelbetowa płyta stropowa |
R4 |
0,15 |
2,3 |
|
0,065 |
|
Wełna skalna ISOVER Stropoterm* |
R5 |
0,08 |
0,040 |
|
2,000 |
|
Warstwa rozdzielająca |
R6 |
- |
- |
|
- |
|
Betonowy podkład podłogowy |
R7 |
0,05 |
1,65 |
|
0,030 |
|
Opór przejmowania ciepła na powierzchni zewnętrznej Rse |
wartość z tabeli 7 normy PN EN ISO 6946:2017 Rse=Rsi |
0,10 |
|||
|
Całkowity opór cieplny Rtot |
5,588 |
||||
*dane materiałowe przyjęte z katalogu producenta, pozostałe wartości można przyjąć z normy PN-EN ISO 10456:2009.
Materiały arkuszowe w obliczeniach cieplnych można pominąć.
Całkowity opór cieplny Rtot
Współczynnik przenikania ciepła
Obliczenia oporu cieplnego prowadzimy z dokładnością do trzech miejsc znaczących po przecinku. Wynik obliczeń współczynnika przenikania ciepła U, podajemy z dokładnością do dwóch miejsc po przecinku stosując zwykłe zasady zaokrąglania.
Zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 Nr 75, poz. 690 z późn. zm.) [2] obliczona wartość współczynnika przenikania ciepła Uc przegród powinna, jeśli jest to odpowiednie, uwzględniać poprawki ze względu na:
- pustki powietrzne w warstwie izolacji,
- łączniki mechaniczne przechodzące przez warstwę izolacyjną
- opady na dach o odwróconym układzie warstw.
Dla danego przykładu poprawka na łączniki mechaniczne DUf jest równa 0. Zakłada się szczelność izolacji DUg .
Dla powyższych danych wejściowych i założeń strop spełnia wymagania stawiane stropom nad ogrzewanymi pomieszczeniami podziemnymi, pod względem izolacyjności cieplnej, które będą obowiązywać od 31.12.2020 r. i wynosi nie więcej niż Uc(max) = 0,25 [W/m2K]
|
Część nośna |
Rodzaj izolacji cieplnej |
Grubość izolacji cieplnej R5 [m] |
Rodzaj izolacji cieplnej |
Grubość izolacji cieplnej R3 [m] |
Współczynnik przenikania ciepła przegrody [W/m2K] |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Strop żelbetowy gr. 0,15 m l = 2,3 [W/mK] |
l = 0,033 [W/mK] |
0,08 |
l = 0,037[W/mK |
0,12 |
0,17 |
|
0,05 |
0,10 |
0,22 |
|||
|
0,03 |
0,05 |
0,38 |
|||
|
0,08 |
l = 0,038[W/mK |
0,12 |
0,17 |
||
|
0,05 |
0,10 |
0,22 |
|||
|
0,03 |
0,05 |
0,39 |
|||
|
Strop żelbetowy gr. 0,15 m l = 2,3 [W/mK] |
l = 0,040 [W/mK] |
0,080 |
l = 0,037[W/mK |
0,12 |
0,18 |
|
0,05 |
0,10 |
0,23 |
|||
|
0,03 |
0,05 |
0,41 |
|||
|
0,08 |
l = 0,038[W/mK |
0,12 |
0,18 |
||
|
0,05 |
0,10 |
0,24 |
|||
|
0,03 |
0,05 |
0,41 |
W sprawie obliczeń wartości współczynnika przenikania ciepła dla innych układów warstw zapraszamy do kontaktu z Biurem Doradztwa Technicznego ISOVER.
