Strop drewniany nad pomieszczeniem nieogrzewanym

Obliczenia cieplne stropu belkowego zabudowanego o konstrukcji drewnianej nad pomieszczeniem nieogrzewanym

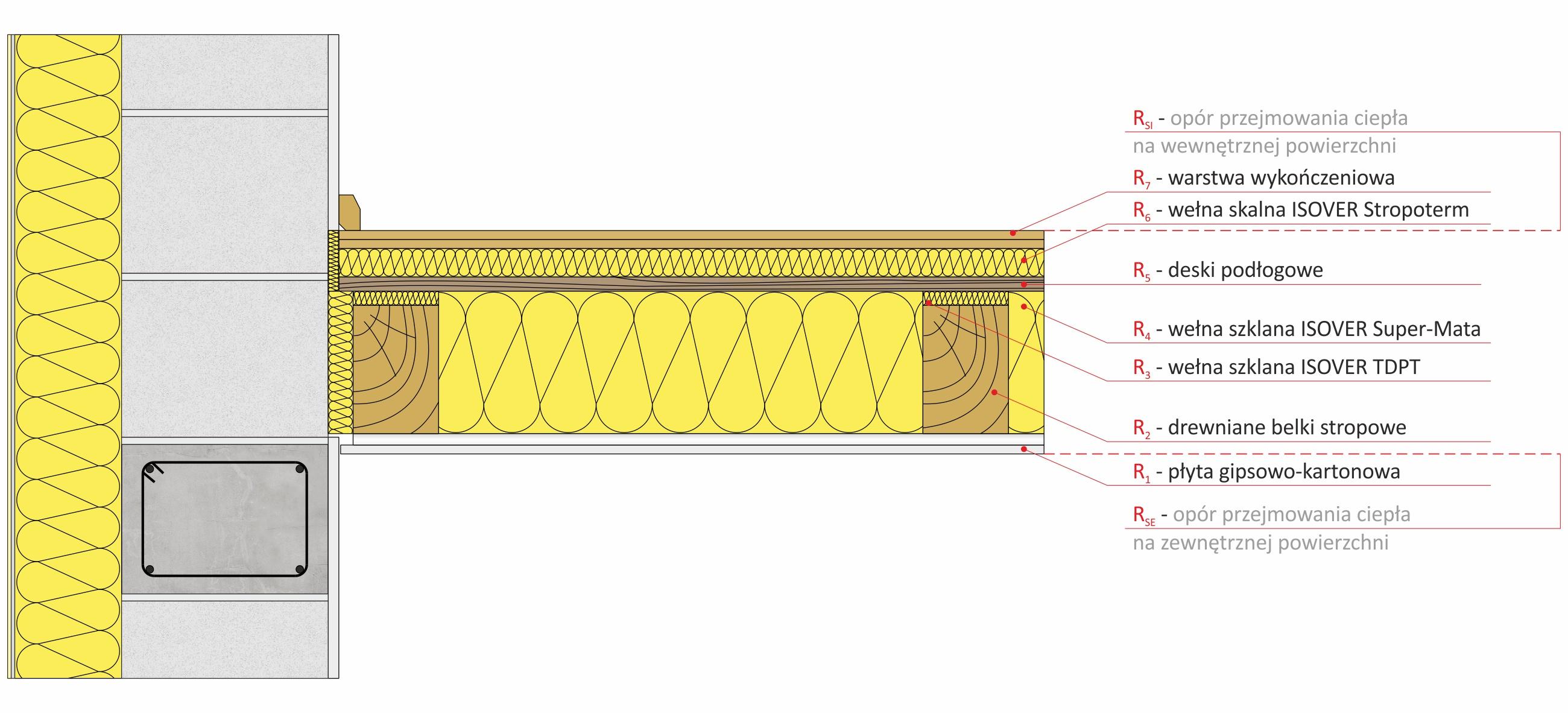

Rys. 1. Strop drewniany belkowy zabudowany międzykondygnacyjny nad pomieszczeniem nieogrzewanym

Rys. 1. Strop drewniany belkowy zabudowany międzykondygnacyjny nad pomieszczeniem nieogrzewanym

Tabela 1. Zestawienie danych i wyników obliczeń.

Komponent przegrody

Oznaczenia
Uwagi

Grubość
[m]

Obliczeniowy współczynnik przewodzenia ciepła

l [W/(mK)]

Opór cieplny
R [(m2K)/W]

Opór przejmowania na powierzchni zewnętrznej przestrzeni nieogrzewanej Rse=Rsi

wartość z tabeli 7 normy PN EN ISO 6946:2017
Rse=Rsi

0,17

Płyta gipsowo-kartonowa montowana na profilach

R1

0,0125

0,25

0,050

Drewniane belki stropowe

Plus**

R2

0,18

0,18

1,000

Wełna mineralna ISOVER  TDPT* na drewnianych belkach stropowych

R3

0,02

0,033

0,606

Wełna szklana ISOVER Super Mata*

R4

0,2

0,033

6,061

Deski podłogowe

R5

0,02

0,13

0,154

Wełna skalna ISOVER Stropoterm*

R6

0,04

0,04

1,000

Warstwa wykończeniowa na suchym jastrychu

R7

0,025

0,32

0,078

Opór przejmowania ciepła na powierzchni wewnętrznej Rsi

wartość z tabeli 7 normy PN EN ISO 6946:2017
Rsi

0,17

Całkowity opór cieplny Rtot

6,594



*dane materiałowe przyjęte z dokumentacji technicznej produktu, pozostałe wartości można przyjąć z normy PN-EN ISO 10456:2009

Z uwagi na niejednorodną budowę stropu dzieli się go na jednorodnie cieplne wycinki, obejmujące odpowiednio: przekrój stropu w miejscu belki – wycinek a, przekrój stropu w miejscu izolacji – wycinek b. Rozstaw osiowy pomiędzy belkami wynosi 100cm. Wymiary belki 10x18 cm.

Względne pola wycinków wynoszą odpowiednio fa = 0,1, fb = 0,9.

Kres górny:
Rtot,a,b - opór cieplny w miejscu wycinka

Kres dolny:
Raj,bj - opór cieplny wycinka

Współczynnik przenikania ciepła

Zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 Nr 75, poz. 690 z późn. zm.) [2] obliczona wartość współczynnika przenikania ciepła Uc przegród powinna, jeśli jest to odpowiednie, uwzględniać poprawki ze względu na:

  • pustki powietrzne w warstwie izolacji,
  • łączniki mechaniczne przechodzące przez warstwę izolacyjną,
  • opady na dach o odwróconym układzie warstw.

Dla danego przykładu zakłada się szczelność izolacji DUg (brak pustek powietrznych, izolacja układana w dwóch warstwach), brak łączników mechanicznych: DU =0 [W/m2K].

Dla powyższych danych wejściowych i założeń strop spełnia wymagania stawiane stropom oddzielającym pomieszczenia ogrzewane od nieogrzewanych, pod względem izolacyjności cieplnej, które obowiązują od 31.12.2020 r.



Tabela 2. Zestawienie wartości współczynnika przenikania ciepła, dla powyższych danych wejściowych i założeń, dla różnych rodzajów i grubości izolacji z wełny mineralnej.

Część nośna

Rodzaj izolacji cieplnej
R4

Grubość izolacji cieplnej
R4 [m]

Rodzaj izolacji cieplnej
R6

Grubość izolacji cieplnej
R6 [m]

Współczynnik przenikania ciepła przegrody

[W/(m2K)]

1

2

3

4

5

6

Strop belkowy zabudowany w konstrukcji drewnianej







Super-Mata
l = 0,033 [W/(mK)]

0,20



ISOVER TDPT
l = 0,033

[W/(mK)]



0,04

0,16

0,15

0,19

0,10

0,24

0,20



Stropoterm
l = 0,040

[W/(mK)]



0,04



0,16

0,15

0,20

0,10

0,25

Strop belkowy zabudowany w konstrukcji drewnianej





Profit-Mata
l = 0,035 [W/(mK)]

0,20

ISOVER TDPT
l = 0,033

[W/(mK)]



0,04

0,16

0,15

0,20

0,10

0,25

0,20

Stropoterm
l = 0,040

[W/(mK)]



0,04

0,17

0,15

0,20

0,10

0,26

Strop belkowy zabudowany w konstrukcji drewnianej







Uni-Mata
l = 0,039 [W/(mK)]

0,20

ISOVER TDPT
l = 0,033

[W/(mK)]



0,04

0,17

0,15

0,21

0,10

0,26

0,20

Stropoterm
l = 0,040

[W/(mK)]



0,04

0,18

0,15

0,21

0,10

0,27

W sprawie obliczeń wartości współczynnika przenikania ciepła dla innych układów warstw zapraszamy do kontaktu z Biurem Doradztwa Technicznego ISOVER.
